TÌM HIỂU MŨI VÁT MÉP

Mũi dao vát mép hay còn được gọi là dao vát mép lỗ, mũi vát mép lỗ, mũi vát mép cạnh, mũi khoét loe, mũi lả miệng, mũi khoan vát mép, mũi doa miệng lỗ, vát mép lỗ… được sử dụng để cắt vát mép sắc của lỗ khoan hoặc cũng để cắt vát cạnh sắc của các cạnh trên chi tiết.

Mũi dao vát mép là gì?

Mũi dao vát mép hay còn được gọi là dao vát mép lỗ, mũi vát mép lỗ, mũi vát mép cạnh, mũi khoét loe, mũi lả miệng, mũi khoan vát mép, mũi doa miệng lỗ, vát mép lỗ… được sử dụng để cắt vát mép sắc của lỗ khoan hoặc cũng để cắt vát cạnh sắc của các cạnh trên chi tiết.

Dao vát mép có thể được sử dụng trong một số nguyên công gia công bao gồm vát mép, bo cạnh, dọn bavia, mài vát cạnh và định tâm. Phổ biến nhất là dùng gia công cơ khí cho các sản phẩm cần vát miệng lỗ để bắt vít âm vào nền vật liệu phôi chi tiết.

Mục đích của vát mép

Trong gia công kim loại, sau gia công sẽ để lại trên hầu hết các sản phẩm phần cạnh sắc nhọn của miệng lỗ và các cạnh chi tiết. Những phần này cần được xử lý hoặc loại bỏ trước khi đưa vào lắp ráp, sử dụng. Do đó cần có công đoạn vát mép và bo góc cho các cạnh sắc này với những mục đích chính sau:

• Đảm bảo an toàn cho người sử dụng trong suốt quá trình sử dụng sản phẩm do cầm, nắm hay có tác động trực tiếp lên sản phẩm.
• Giúp hạn chế được những tác động va đập hay ứng suất cơ học, giúp đảm bảo độ bền cho sản phẩm.
• Đáp ứng cho những yêu cầu khi lắp ráp như về độ kín khít, lưu lượng khí động học, dễ lắp ráp…
• Đảm bảo tính thẩm mỹ cho sản phẩm.

Có 2 dạng vát mép phổ biến là vát cạnh thẳng (chamfer) và bo cạnh tròn (fillet). Những dạng vát mép này được ứng dụng trên đa dạng các chi tiết, sản phẩm như miệng ống, miệng lỗ, bánh răng, cánh tuabin, máy móc công nghiệp,…

Đặc điểm của mũi vát mép

Mũi vát mép (dao phay vát mép, dao vát mép lỗ) có một số đặc điểm chung đặc trưng như sau:

• Có khả năng chống chịu mài mòn tốt.
• Có khả năng chống chịu va đập tốt để tránh biến dạng lưỡi vát mép.
• Khả năng chịu nhiệt tốt.
• Độ sắc bén của mũi dao vát mép cao.
• Khả năng chống oxy hóa tốt.
• Có thể làm việc tốt trong cả môi trường khắc nghiệt của nhà xưởng.
• Độ bền lớn cho tuổi thọ sử dụng lâu dài.
• Cần đảm bảo độ mịn, sắc nét của bề mặt chi tiết sau khi vát mép.

Phân loại dao vát mép

Có nhiều loại mũi vát mép khác nhau và cũng tùy vào nhiều điều kiện khác nhau để phân loại chúng, cụ thể chúng ta có những cách phân loại dao vát mép như sau.

Phân loại theo cấu tạo dao ta có:

Dao vát mép hợp kim nguyên khối solid

Những mũi dao phay vát mép này có cấu trúc nguyên khối bằng hợp kim cao cấp, đảm bảo độ cứng vững, chống mài mòn tốt và có khả năng chịu được va đập tốt. Loại mũi vát mép lỗ này có thể được mài lại để sử dụng cho những lần tiếp theo.

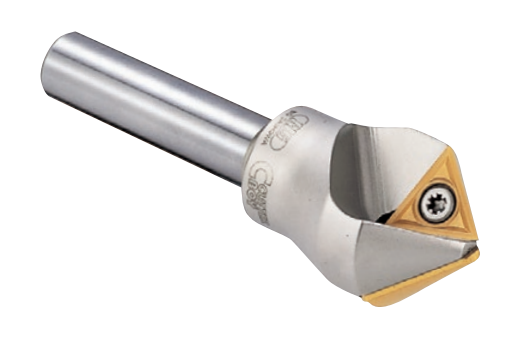

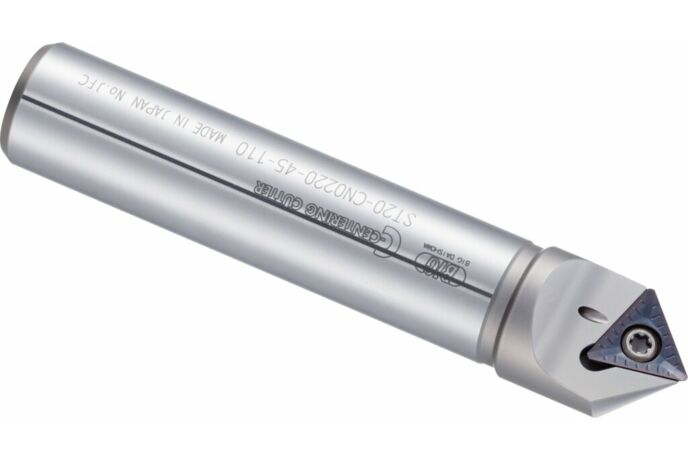

Dao vát mép cạnh gắn chip

Loại dao này có nhiều hình dạng, thiết kế khác nhau, tuy nhiên đặc điểm chung là phần lưỡi cắt được cấu tạo bởi những mảnh cắt, chip cắt có thể thay thế mỗi khi bị mòn. Điều này giúp tiết kiệm chi phí cho mỗi lần thay dao, cũng như tiện lợi hơn trong việc quản lý công cụ cắt trong sản xuất gia công cơ khí.

Phân loại theo góc cắt ta có những loại phổ biến sau:

• Mũi vát mép 30 độ
• Mũi vát 45 độ
• Mũi vát mép 60 độ
• Mũi vát mép 90 độ
• Mũi vát mép 120 độ

Ngoài ra thì còn có loại dao vát mép có thể tự điều chỉnh góc cắt, cho phép người dùng tùy ý lựa chọn góc cắt vát mép phù hợp theo yêu cầu gia công. Cũng có những dao vát mép lỗ với những góc cắt khác, tuy nhiên ít phổ biến hơn.

Phân loại theo dạng vát mép, chúng ta có:

• Dao vát mép cạnh thẳng (chamfer)
• Dao vát bo cạnh tròn cung R (fillet)

Phân loại theo nguyên công gia công có các loại sau:

Dao phay vát mép

Có thể được sử dụng trên các máy phay CNC để thực hiện vát mép các lỗ, các cạnh thông qua quá trình phay. Mũi phay vát mép có thể là dao gắn chip hoặc nguyên khối với độ chính xác gia công cao, thường được dùng trong những chi tiết đòi hỏi độ chính xác cao.

Khoan định tâm vát mép

Những dụng cụ cắt này vừa có chức năng định tâm, vừa có chức năng vát mép, chúng được sử dụng chủ yếu để vát mép các lỗ khoan.

Dao tiện vát mép

Khá giống với chức năng của dao tiện định hình, những dao tiện vát mép cho phép sử dụng để vát mép các chi tiết tròn xoay bằng nguyên công tiện. Loại dao này không được sử dụng phổ biến bằng 2 loại trên.

Ngoài ra còn có nhiều cách phân loại khác, chẳng hạn dựa vào số me cắt ta có vát mép lỗ, vát mép 1 me, vát mép 3 me. Dựa vào vị trí vát mép của miệng lỗ thì ta có vát mép trước, vát mép sau hay dựa vào vị trí của cạnh cắt ta có vát mép trong và vát mép ngoài.

Ứng dụng của mũi vát mép

Giống như đúng tên gọi của nó, mũi dao vát mép được sử dụng để vát thẳng hoặc bo góc các cạnh, đáp ứng cho các mục đích an toàn, thẩm mỹ hay yêu cầu lắp đặt của sản phẩm như đã được nói ở phần trước.

Hiện nay, ngoài những dao vát mép được sử dụng trên các máy CNC thì cũng có những máy vát mép cầm tay mini được sử dụng để thực hiện vát mép trên những vật liệu có độ cứng vừa phải, và trên những chi tiết đơn giản.

Lưu ý khi sử dụng dao vát mép

• Không nên sử dụng các mũi dao vát mép vượt quá công suất cho phép.
• Sử dụng lực vừa phải để gia công vát mép, bởi lực quá mạnh có thể gây quá tải dẫn đến vỡ mũi vát, còn nếu lực quá nhẹ thì thời gian cắt lâu, thiếu hiệu quả và dao nhanh cùn.
• Trong quá trình gia công vát mép nên dùng dung dịch làm mát để giảm nhiệt lượng và thường xuyên bôi trơn cho mũi vát mép.

Tùy vào mục đích sử dụng mà mũi vát mép có rất nhiều loại, để có thể đáp ứng được nhu cầu của khách hàng một cách tốt nhất.
