TIỆN CNC LÀ GÌ? CÁC BỘ PHẬN CHÍNH, HOẠT ĐỘNG VÀ LÀM VIỆC MÁY TIỆN CNC

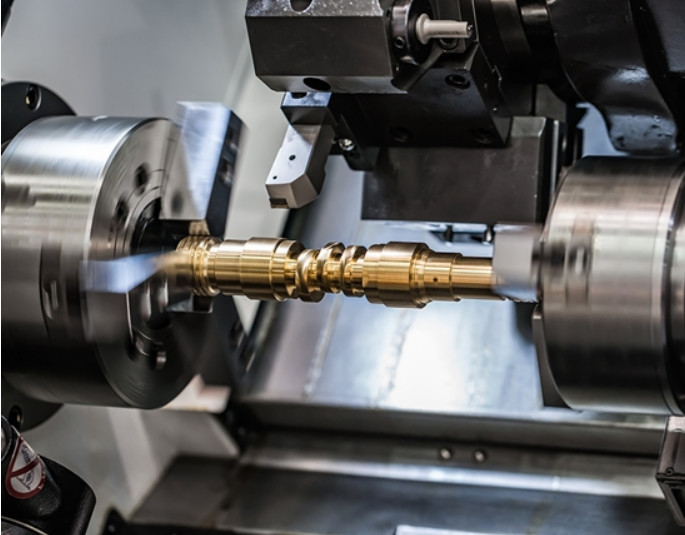

Tiện CNC là thiết bị gia công cắt gọt vật liệu (thường là gỗ và kim loại) được sử dụng phổ biến trong các nhà máy, xưởng sản xuất cơ khí. Máy được sử dụng để gia công những phôi vật liệu có mặt tròn, trục hoặc côn, ví dụ một số chi tiết như: Trục, bánh xe, ren, lỗ, vòng chặn…

Nguyên lý hoạt động của máy khá đơn giản, vật liệu sẽ được cắt bỏ từ phôi trục và hệ thống dao tiện sẽ gia công bề mặt ngoài của chi tiết. Đặc biệt, với bộ điều khiển bằng hệ thống CNC, thiết bị có thể vận hành tự động dựa vào file thiết kế và lập trình có sẵn trên máy tính.

Ngoài ra, với các dòng đa chức năng, ngoài việc tiện tròn, tiện lỗ, máy tiện CNC còn được sử dụng để khoan, cắt ren, cắt rãnh, đánh bóng… Tuỳ theo cài đặt của người sử dụng, thiết bị có thể tiến hành gia công với nhiều chế độ khác nhau: Gia công với mâm cặp, cấp phôi thanh, giữa các tâm…

Ngoài ra, thiết kế của máy tiện CNC có thể lắp nhiều dụng cụ gia công khác nhau như: Mâm cặp phân độ, đồ gá phay, ụ động, trục phụ… Tất nhiên, máy tiện cơ truyền thống không có những tính năng này.

Với sự phát triển của công nghệ, các dòng Tiện CNC trên thị trường hiện nay không ngừng được cải tiến, cùng một thiết bị có thể thực hiện được nhiều chức năng gia công khác nhau. Thay vì tốn kém thêm chi phí cho máy phay hoặc máy khoan, máy tiện đa chức năng CNC sẽ giúp bạn đơn giản hóa quy trình gia công.

Nguyên lý làm việc của máy tiện cnc

Chức năng của máy tiện cnc là loại bỏ kim loại khỏi một chi tiết gia công để tạo cho nó một hình dạng và kích thước mong muốn. Trong máy tiện, phôi quay so với dao. Công cụ được sử dụng để loại bỏ vật liệu khỏi phôi. Hướng chuyển động của dao được gọi là hướng tiến dao.

Các bộ phận chính của máy tiện cnc

Các bộ phận chính khác nhau của máy tiện là:

Headstock (Đầu máy)

Nó hiện diện ở phía bên trái của máy tiện. Nó chứa bộ truyền bánh răng, trục chính, mâm cặp, cần điều khiển tốc độ bánh răng và bộ điều khiển cấp liệu. Nó được căn chỉnh với ụ. Phần đầu được làm bằng gang.

Chuck (Mâm Cặp)

Đó là bộ phận của máy tiện được sử dụng để giữ phôi. Nó được gắn vào trục chính của headstock. Nó quay với trục chính và cũng quay phôi. Trong máy tiện, chúng ta thường sử dụng bộ ba chấu kẹp hoặc bốn chấu kẹp. Ba chấu của mâm cặp ba  được chế tạo để chuyển động đồng thời nhưng các cơ cấu của mâm cặp bốn chấu hàm chuyển động độc lập.

Main Spindle ( Trục Chính)

Bộ phận này của máy tiện được sử dụng để giữ chi tiết gia công hình trụ bên trong nó. Nó là một trục rỗng mà mâm cặp được gắn trên đó.

Feed Selector ( Chạy tự động)

Nó được sử dụng để chọn hướng đi của bàn dao tức là chúng ta muốn di chuyển công cụ từ trái sang phải hoặc từ phải sang trái. Bộ chuyển đổi thường đánh dấu  trên  tay cầm.

Tailstock ( Ụ Chống tâm)

Nó hiện diện ở phía bên phải của máy tiện. Nó được sử dụng để làm  các giá đỡ cho phôi. Nó hỗ trợ phôi từ một đầu tức là đầu bên phải.

Bed ( Bộ giữ các trục)

Nó là bộ phận chính của máy tiện. Tất cả các bộ phận của máy tiện được bắt vít trên bộ giữ. Nó bao gồm đầu, ụ, hướng dẫn vận chuyển và các bộ phận khác. Nó được làm bằng gang. Như tên gọi của nó cho thấy nó được sử dụng để dẫn đường cho trục chạy tự động và trục chạy ren.

Carriage ( Bàn Chạy dao)

Bàn chạy dao . Nó mang theo Bộ gá dao, cần gạt tự động, cần gạt chạy ren, bánh xe di chuyển bàn chạy dao…(tùy theo các đời máy sẽ có them hoặc bớt những chi tiết khác nhau)

Lead Screw ( Vít me ren)

Thanh ren được sử dụng để di chuyển thanh răng tự động trong quá trình tiện ren.

Feed Rod ( Độ tiến dao  tự động)

Nó được sử dụng để di chuyển xe bàn dao  từ trái sang phải và ngược lại.

Chip Pan ( Chỗ đựng phoi thừa)

Chảo phoi được sử dụng để thu thập các phoi được tạo ra trong quá trình vận hành máy tiện. Nó hiện diện ở dưới cùng của máy tiện.

Hand wheel ( Bánh xe di chuyển bàn dao bằng tay)

Đó là bánh xe được vận hành bằng tay để di chuyển bàn dao,  và các bộ phận khác có.

Vận hành máy tiện

Vạt mặt

Đây là hoạt động đầu tiên được thực hiện trên phôi. Đó là một nguyên công gia công được thực hiện để tạo ra các bề mặt phẳng ở các đầu của phôi. Nguyên công này được thực hiện bằng cách ăn dao vuông góc với trục quay của mâm cặp.

Tiện trụ trơn

Trong hoạt động tiện, vật liệu thừa được loại bỏ khỏi bề mặt của phôi để tạo ra bề mặt hình trụ có hình dạng và kích thước mong muốn. Trong quá trình tiện, thức ăn được di chuyển dọc theo trục quay của mâm cặp. Nó làm giảm đường kính của phôi hình trụ.

Khoan

Đây là quá trình tạo lỗ trên phôi bằng cách sử dụng các mũi khoan. Mũi khoan được giữ trong ụ động và thao tác khoan được thực hiện bằng cách tiến mũi khoan trong phôi bằng cách xoay tay cầm của ụ động.

Doa

Quá trình mở rộng các lỗ đến kích thước chính xác được gọi là doa. Doa luôn được thực hiện sau khi  khoan. Nó tương tự như quá trình khoan. Doa được giữ trong ụ động để thực hiện thao tác doa.

Tiện Lỗ

Nếu kích thước lỗ gia công lớn phải thêm nguyên công tiện lỗ để tăng kích thước  và tăng độ chính xác cũng như tăng độ bóng của bề mặt gia công lỗ.

Lăn nhám

Đó là quá trình tạo ra các vết lõm (lõm hoặc lõm sắc nét) trên đường viền của phôi. Thao tác khía được thực hiện để tạo độ bám tốt hơn cho công việc. Nó được thực hiện bởi con lăn nhám.

Vát Mép

Vát mép là quá trình vát các đầu bén  của phôi. Nó được thực hiện để loại bỏ các gờ, để bảo  phôi không bị hỏng và có hình thức đẹp hơn.

Cắt Phôi

Là quá trình cắt phôi sau khi đã được gia công theo hình dạng và kích thước yêu cầu.

Tạo Rãnh

Quá trình tạo ra một rãnh hẹp trên phôi được gọi là quá trình tạo rãnh.

Tiện Côn

Nó là quá trình trong đó một hình dạng hình nón được tạo ra trên phôi. Trong quá trình tiện côn, dụng cụ cắt được đặt ở một góc so với phôi.

Tiện Lệch Tâm

Đây là một hoạt động tiện trong đó tiện được thực hiện ở một trục khác trên một thiết lập duy nhất của một công việc. Phương pháp tiện này thường được sử dụng để sản xuất trục khuỷu và trục cam.

Ứng dụng của máy tiện cnc

• Máy tiện được sử dụng trong gia công kim loại, tiện gỗ, kéo sợi kim loại, cải tạo các bộ phận, phun nhiệt và gia công thủy tinh.
• Nó có thể được sử dụng để tạo hình đồ gốm, bánh xe của thợ gốm là thiết kế nổi tiếng mới nhất được làm bằng máy tiện.
• Nếu chúng ta có máy tiện kim loại được trang bị phù hợp nhất thì nó có thể được sử dụng để sản xuất hầu hết các chất rắn có đường kính, bề mặt phẳng và ren vít hoặc xoắn ốc.
• Máy tiện trang trí có thể tạo ra hình dạng ba chiều có độ phức tạp đáng kinh ngạc.
• Ví dụ về các đồ vật khác nhau được sản xuất bằng máy tiện là giá đỡ chân đèn,  que gạt, chân bàn, bát, gậy bóng chày, nhạc cụ, trục khuỷu và trục cam.
