PHÂN BIỆT INSERT MỘT MẶT POSITIVE VÀ INSERT HAI MẶT NEGATIVE

Trong tất cả catalogue của bất kì hãng sản xuất dụng cụ cắt gọt nào cũng đều có từ Negative Insert (Insert, Dao tiện 2 mặt) và Positive Insert (Insert, Dao tiện 1 mặt). Nếu bạn không hiểu được 2 từ này, bạn đang phạm một sai lầm rất lớn khi lựa chọn dao cụ để gia công ứng dụng phay, tiện, khoan,.. trong ngành cơ khí chính xác.

Dao tiện 2 mặt (Negative Insert) và Dao tiện 1 mặt (Positive Insert) là gì?

-Về cơ bản, dao cụ cắt gọt kim loại được sử dụng để gia công tiện, móc lỗ, khoan và tất cả các hoạt động gia công cắt gọt kim loại khác. Ngày nay Insert được phân chia thành các loại (type), lớp phủ (grade), hình dáng hình học (shape) khác nhau

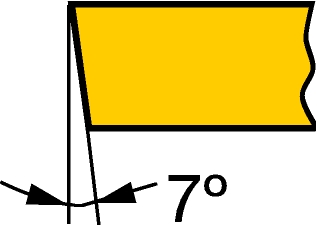

-Hầu hết chúng ta đều biết về góc thoát phoi (clearance angle) của insert. Như tấm hình bên dưới bạn cũng có thể nhìn thấy góc thoát phoi insert là 7 độ, đây cũng chính là sự khác biệt chính giữa insert một mặt (positive insert) và insert hai mặt (negative).

Góc thoát phoi (Relief Angle)

Insert một mặt luôn có góc thoát phoi dao động từ 1° đến 90°, còn Insert hai mặt thì cố định không có góc thoát phoi hoặc góc thoát phoi bằng 0° hoặc ta có thể hiểu đơn giản rằng Insert nào có góc thoát phoi lớn hơn 0° thì tất cả đều là Insert một mặt.

Ví dụ mảnh dao tiện có mã CCMT09T304, chữ "C" đầu tiên trong mã sản phẩm thể hiện hình dáng insert và chữ "C" màu đỏ thứ hai thể hiện góc thoát phoi. Bây giờ nếu ta tham khảo quy cách đặt tên mã sản phẩm chúng ta sẽ tìm ra tất cả thông tin chi tiết về quy cách mảnh dao tiện này. Tra trong cataloge, chữ "C" thứ hai thể hiện góc thoát phoi là 7°, thông tin này cho chúng ta biết đây là Insert một mặt

Bảng tra thông tin mô tả Insert

-Ví dụ khác, nếu chúng ta sử dụng insert VNMG160404, chữ "N" thứ hai nếu chúng ta tra trong mô tả góc thoát phoi có thể hiện rõ góc thoát phoi bằng 0° thì đây chính là insert hai mặt.

Một cách dễ nhận biết khác, từ nay khi bạn nhìn thấy mã sản phẩm insert, chỉ cần chú ý đến kí tự thứ 2. Nếu là chữ N thì đó là Insert hai mặt, còn là khác chữ N thì tất cả đều là Insert một mặt.

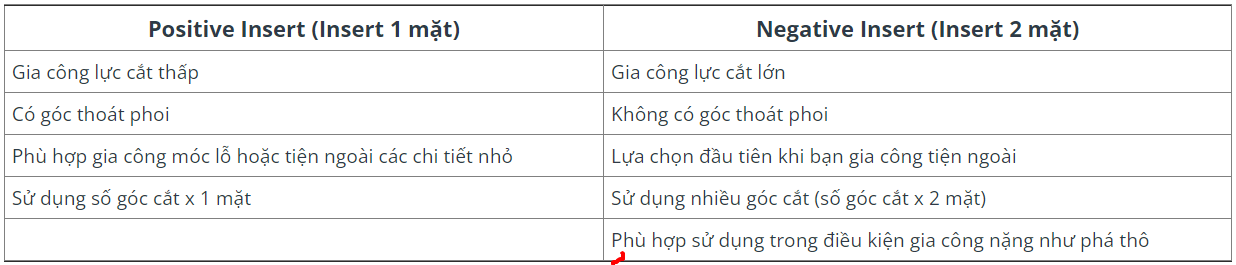

Phân biệt ứng dụng đặc trưng của dao tiện 2 mặt (Negative Insert) và dao tiện 1 mặt (Positive Insert)
