KỸ THUẬT KHOAN LỖ VỚI CHI TIẾT XOAY - MŨI KHOAN KHÔNG XOAY

Thế nào là Khoan không xoay?

Khoan không xoay là khi chúng ta gia công ứng dụng khoan nhưng phôi sẽ xoay thay vì mũi khoan xoay. Khi sử dụng phương pháp này, điều cực kỳ quan trọng là đảm bảo rằng mũi khoan thẳng hàng với đường tâm của máy.

+ Trong gia công Tiện thì nguyên công khoan không xoay được dùng gần như đa số.

+ Đề xuất canh chỉnh tâm cho khoan không xoay nhằm giảm thiểu việc sử dụng công cụ và để có hiệu suất tốt nhất.

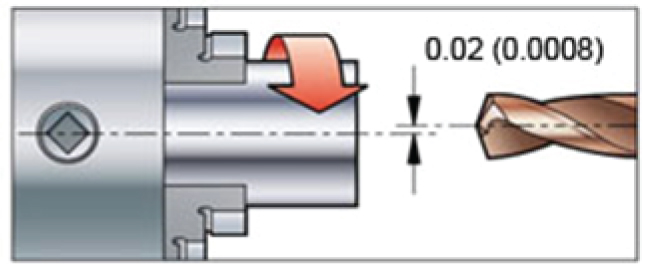

• Khoan carbide nguyên khối: Độ lệch tâm chỉ định với khoan carbide nguyên khối là không vượt quá 0.02 mm (0.0008 inch)

• Khoan gắn mảnh có thể đều chỉnh:



-Một mũi khoan gắn mảnh có thể tạo thành một lõi nhỏ ở giữa có thể nhìn thấy ở đáy của lỗ.

-Kích thước của lõi phải nằm trong khoảng 0,05-0,15 mm (0,002-0,006 inch), nếu không nó có thể gây ra gãy cạnh, rung động, lỗ quá khổ và mòn thân dao khoan.

-Khi quay mũi khoan sang các góc độ khác nhau sau đó siết cố định mũi khoan thì kích thước lõi sẽ thay đổi tại các vị trí góc xoay khác nhau.

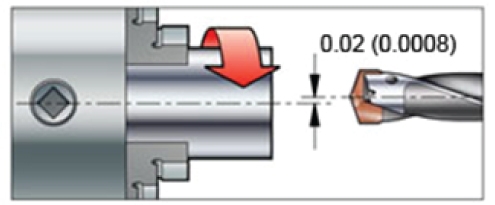

• Khoan có thể thay thế: Độ lệch tâm chỉ định với khoan có thể thay thế là không vượt quá 0.02 mm (0.0008 inch)

Canh chỉnh mũi khoan không xoay.

• Căn chỉnh tâm của mũi khoan phải đồng tâm với tâm trục chính, nếu không, lỗ có thể lớn hơn hoặc nhỏ hơn, hoặc hình phễu.

• Phép đo có thể được thực hiện với một bộ đồng hồ so cùng với một thanh trụ tròn chuẩn.

+ Khoan gắn mảnh với bốn mặt phẳng:

• Sử dụng một mũi khoan với bốn mặt phẳng được định vị bằng nhau xung quanh chuôi khoan.

• Tạo lỗ bằng mũi khoan được gắn ở mỗi vị trí trong số bốn vị trí phẳng (0 °, 90 °, 180 °, 270 °). Phép đo lỗ sẽ cho biết vị trí của insert phía ngoài so với đường tâm của chi tiết gia công, do đó sẽ cho biết trạng thái canh chỉnh của máy.

Sai lệch do lệch đầu gắn dao:

• Độ lệch của đầu gắn dao trên máy tiện CNC có thể là một vấn đề, đặc biệt là khi sử dụng các mũi khoan lớn hơn và ăn dao cao (f _n) có thể gây ra lực lớn.

• Để kiểm tra độ ổn định, hãy khoan một lỗ với tốc độ tiến dao thấp và một lỗ có tốc độ tiến dao cao và đo kích thước lỗ. Nếu có sự khác biệt lớn về kích thước lỗ, thì khi đó đầu gắn dao có thể có xu hướng bị lệch.

Để giảm thiểu độ lệch do đầu dao

• Đầu tiên, hãy kiểm tra xem liệu đòn bẩy có thể được giảm thiểu bằng cách lắp công cụ theo cách khác hay không. Luôn lắp công cụ càng gần tâm đầu gắn dao càng tốt.

• Vị trí B tốt hơn vị trí A.

• Nếu điều này không thể thực hiện được thì việc giảm tốc độ tiến dao/ vòng quay (f _n), sẽ làm giảm lực cắt.

• Để duy trì cùng một năng suất, có thể tăng tốc độ vòng quay trục chính lên (Vc) vì nó không ảnh hưởng đến lực cắt.

• Đối với các mũi khoan gắn mảnh có thể thay đổi, nếu không thể tránh được độ lệch / lệch đầu gắn dao, mũi khoan phải được gắn với insert phía ngoài như trong hình bên trái, để tránh mài mòn thân dao khoan.
