CÁCH GIA CÔNG TIỆN CÁC VẬT LIỆU KHÁC NHAU

1. Tiện thép:

Thép có thể được phân loại là thép các bon (không hợp kim), hợp kim thấp và hợp kim cao, tất cả đều ảnh hưởng đến các khuyến nghị gia công tiện.

Tiện thép các bon (thép không hợp kim):

Nhóm vật liệu: P1.1

Thép không hợp kim có hàm lượng cacbon lên đến 0,55%. Thép cacbon thấp (hàm lượng cacbon <0,25%) cần được chú ý đặc biệt, do phoi khó bẻ và có xu hướng bị dính dao (vật liệu phôi dính vào mũi dao).

Để phá vỡ và điều khiển phoi, hãy để bước tiến dao cao nhất có thể. Ưu tiên dùng chíp tiện Wiper.

Sử dụng tốc độ cắt cao để tránh tích tụ vật liệu phôi trên mũi dao, có thể ảnh hưởng tiêu cực đến bề mặt gia công. Các cạnh sắc nét và hình dạng cắt sắc sẽ làm giảm xu hướng bị dính dao và ngăn ngừa sự suy giảm của cạnh cắt.

Tiện thép hợp kim thấp:

Nhóm vật liệu: P2.x

- Khả năng gia công đối với thép hợp kim thấp phụ thuộc vào hàm lượng hợp kim và sự nhiệt luyện (độ cứng). Đối với tất cả các vật liệu trong nhóm này, sự mài mòn phổ biến nhất trên chíp tiện là mòn mặt trước và mòn mặt cạnh. Đối với vật liệu đã nhiệt luyện, biến dạng dẻo cũng là một sự mài mòn phổ biến do nhiệt cao hơn ở vùng gia công.

- Đối với thép hợp kim thấp ở điều kiện chưa nhiệt luyên, lựa chọn đầu tiên là dòng chíp tiện có lớp phủ và hình học cho thép. Trong các vật liệu đã nhiệt luyện, sẽ có lợi khi sử dụng lớp phủ cứng hơn (loại cho gang, gốm sứ và CBN).

Tiện thép hợp kim cao:

Nhóm vật liệu: P3.x

- Thép hợp kim cao bao gồm thép cacbon với tổng hàm lượng hợp kim trên 5%. Nhóm này bao gồm cả vật liệu mềm và cứng. Khả năng gia công giảm khi hàm lượng hợp kim và độ cứng cao hơn.

- Như với thép hợp kim thấp, lựa chọn đầu tiên cho nhóm thép hợp kim cao cũng là dòng chíp tiện có lớp phủ và hình học cho thép.

- Thép có hơn 5% nguyên tố hợp kim và có độ cứng trên 450 HB, đòi hỏi thêm yêu cầu về khả năng chống biến dạng dẻo và độ bền của cạnh cắt. Cân nhắc sử dụng dòng chíp tiện cứng hơn (dòng cho gang, gốm sứ và CBN).

2. Tiện inox (thép không gỉ):

Inox (thép không gỉ) có thể được phân loại thành: ferit/mactenxit, Austenit và duplex (Austenitic/Ferit). Mỗi loại đều có các khuyến cáo gia công riêng khi tiện.

Tiện inox (thép không gỉ) Ferit và Mactenxit:

Nhóm vật liệu: P5.1

Nhóm inox này được phân loại như là vật liệu thép, do đó kí hiệu phân loại vật liệu là P5.x. Các khuyến cáo gia công chung cho loại vật liệu này là các kiểu chíp tiện có hình học và lớp phủ cho inox (thép không gỉ).

Inox Martensitic có thể được gia công trong điều kiện cứng, đòi hỏi thêm yêu cầu về khả năng chống biến dạng dẻo của chíp tiện. Chúng ta cần cân nhắc sử dụng loại lớp phủ CBN, HRC = 55 và cao hơn.

Tiện inox Austenit:

Nhóm vật liệu: M1.x và M2.x:

Inox (thép không gỉ) Austenit là loại inox phổ biến nhất. Nhóm này cũng bao gồm inox siêu Austenit, được định nghĩa là inox có hàm lượng Ni trên 20%.

Các lớp phủ và hình học được đề xuất là các loại chíp tiện cho inox với các dạng lớp phủ CVD và PVD.

Khi cắt không liên tục, hoặc nơi mà búa phoi hoặc kẹt phoi là cơ chế mài mòn chính, hãy xem xét sử dụng lớp phủ PVD.

Tiện inox (thép không gỉ) duplex (Austenit / Ferit):

Nhóm vật liệu: M3.4

Đối với inox duplex được hợp kim hóa cao hơn, các thiết kế như super- hoặc hyper- được sử dụng. Độ bền cơ học cao hơn làm cho các vật liệu này khó gia công hơn, đặc biệt là khi liên quan đến sinh nhiệt, lực cắt và điều khiển phoi.

Các lớp phủ và hình học được đề xuất là các kiểu lớp phủ CVD và PVD.



3. Tiện gang:

Có năm loại gang chính:

– Gang xám (GCI)

– Gang cầu (Nodular) (NCI)

– Gang dẻo (MCI)

– Sắt graphite nén (CGI)

– Gang dẻo dễ uốn (ADI)

Gang là thành phần Fe-C có hàm lượng Si (1–3%) và hàm lượng C trên 2%. Nó là một vật liệu phoi ngắn với khả năng kiểm soát phoi tốt trong hầu hết các điều kiện.

Đối với phần lớn vật liệu gang, nên sử dụng lớp phủ và hình dạng chíp tiện chuyên dụng cho gang. Nên sử dụng loại gốm (ceramic) và CBN cho gang xám ở tốc độ cắt cao hơn.

4. Tiện siêu hợp kim chịu nhiệt (HRSA):

Siêu hợp kim có độ bền cơ học tuyệt vời và khả năng chống rão (xu hướng chất rắn chuyển động chậm hoặc biến dạng dưới ứng suất) ở nhiệt độ cao. Nó cũng cung cấp khả năng chống ăn mòn và oxy hóa tốt. HRSA có thể được chia thành bốn nhóm vật liệu:

– Nền niken (ví dụ: Inconel).

– Nền sắt.

– Nền coban.

– Hợp kim titan (titan có thể tinh khiết hoặc có cấu trúc alpha và beta).

Khả năng gia công của cả HRSA và titan đều kém, đặc biệt là trong các điều kiện lâu năm, đòi hỏi các nhu cầu riêng về dụng cụ cắt. Điều quan trọng là sử dụng các cạnh cắt sắc để ngăn chặn sự hình thành cái gọi là các lớp màu trắng có độ cứng và ứng suất dư khác nhau.

Vật liệu HRSA: Lớp phủ PVD và gốm (ceramic) thường được sử dụng khi tiện vật liệu HRSA. Nên sử dụng các chíp có hình học được tối ưu hóa cho HRSA.

Hợp kim titan: Chủ yếu sử dụng các loại không phủ và phủ PVD. Nên sử dụng các chíp có hình học được tối ưu hóa cho HRSA.

Tiêu chí mài mòn phổ biến ở cả titan và HRSA là độ mòn rãnh cạnh cắt. Thực hiện theo các nguyên tắc sau để có hiệu suất tối ưu khi gia công:

– Chúng ta nên sử dụng góc đi vào nhỏ hơn 45°.

– Sử dụng mối quan hệ chính xác giữa đường kính chíp tiện/bán kính mũi và chiều sâu cắt.

– Khi gia công dốc (ramping) hoặc nhiều đoạn, nên sử dụng chiều sâu cắt cao hơn 0,25 mm (0,0098 inch).

– Phải luôn luôn sử dụng dung dịch tưới nguội khi tiện HRSA và hợp kim titan, bất kể sử dụng vật liệu chíp tiện bằng cacbua hay gốm (ceramic). Khối lượng dung dịch tưới nguội phải cao và được định hướng tốt. Đọc thêm về chất làm mát

– Khi sử dụng chíp gốm, nên vát mép trước để giảm thiểu nguy cơ bị gờ khi chíp dao đi vào và ra khỏi đường cắt, và để đạt được hiệu suất tối ưu.

5. Tiện vật liệu màu (nhôm):

Nhóm này chứa các kim loại mềm màu, ví dụ: nhôm, đồng đỏ (copper), đồng thau (bronze), đồng xám (brass), hỗn hợp composite kim loại (MMC) và magiê. Khả năng gia công khác nhau tùy thuộc vào các yếu tố hợp kim, xử lý nhiệt và quy trình sản xuất (rèn, đúc,..)

Tiện hợp kim nhôm

Nhóm vật liệu: N1.2

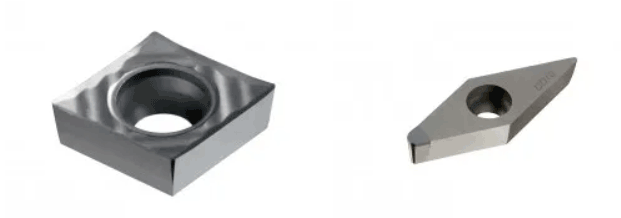

Các chíp tiện có hình dạng cơ bản dương và các cạnh cắt sắc luôn phải được sử dụng khi gia công nhôm. Lớp không phủ và lớp PCD là lựa chọn đầu tiên.

Đối với hợp kim nhôm có hàm lượng Si trên 13%, nên sử dụng PCD, vì tuổi thọ dụng cụ của các loại cacbua  (cemented) bị giảm đáng kể.

6. Tiện thép cứng:

Tiện thép có độ cứng từ 55 – 65HRC được định nghĩa là tiện chi tiết cứng, và là một phương pháp thay thế hiệu quả về chi phí cho gia công mài. Tiện chi tiết cứng mang lại sự linh hoạt gia công được cải thiện, thời gian dẫn tốt hơn và chất lượng cao hơn.

Dòng sản phẩm “Cubic Boron Nitride” (CBN) là vật liệu dụng cụ cắt tốt nhất để tiện chi tiết cứng của vỏ hộp và thép cứng dẫn hướng. Đối với thép mềm hơn 55 HRC, sử dụng gốm (ceramics) hoặc chíp tiện hợp kim thấm các-bon.



Bài viết trên đây là những chia sẻ của chúng tôi với mong muốn mang đến cho quý khách hàng những thông tin hữu ích nhất. Ngoài ra, nếu quý khách hàng cần tìm mua các sản phẩm về hợp kim và linh kiện cơ khí khác.

Quý khách có thể liên hệ với chúng tôi thông qua các hình thức sau:

- Hotline: 094 124 7183

- Email: linhkienvanthai@gmail.com

Công ty Văn Thái chúng tôi chuyên cung cấp các linh kiện và tất cả các loại hợp kim theo yêu cầu của khách hàng để sản xuất dao phay gỗ, với mã hợp kim đa dạng như: YG6, YG6Z, YG8, YG3X, YG15C, YG20C, YG25C... tùy vào nhu cầu sử dụng của khách hàng mà chúng tôi có: dây cắt Trường Thành, dây cắt Cánh Chim ( xanh, đỏ ), dây cắt Quang Minh ( cam, xanh ), dây cắt Honglu ( giấy, nhựa ), dây cắt Kim Cương và cả dây cắt Nhôm,… dầu cắt dây DX-2, dầu cắt JIARUN #1 ( JR#1) ( dầu xanh lá ), dầu cắt JUARUN 2A, hộp dầu JIARUN 3A, dầu SDK2, dầu SDK 3 ( dầu vàng ), dầu SDK 118, dầu WED-218 và cả dầu mài JD,…. Động cơ điện, động cơ bước tiến, bánh xe (puly), nút đồng, nắp đậy, bộ bạc đạn bánh xe, bạc đạn, động cơ điện, máy bơm, card HL, dây Curoa, hợp kim dẫn điện,….

Lựa chọn Văn Thái và các sản phẩm do Văn Thái cung cấp quý khách sẽ vô cùng hài lòng vì chúng tôi có:

Dịch vụ giao hàng nhanh

Hậu mãi tốt

Sản phẩm giá thành hợp lí, chủng loại đa dạng.
