CÁC DỤNG CỤ ĐO KIỂM CƠ KHÍ TRONG KỸ THUẬT TIỆN

Để kiểm tra độ chính xác của chi tiết gia công trong quá trình tiện, cần phải sử dụng các dụng cụ đo kiểm cơ khí như thước cặp panme, calip, dưỡng, thước đo góc, đồng hồ và các dụng cụ khác nữa… Những dụng cụ này không đi kèm theo máy do đó phải mua sắm thêm các dụng cụ này nữa.

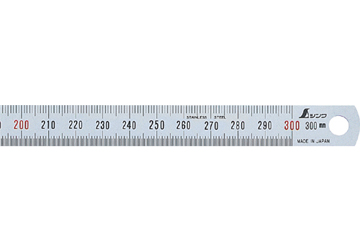

1. Thước lá và thước dây

Là hai dụng cụ đo đơn giản, độ chính xác thấp, khoảng 0,2-0,3 mm. Do có độ chính xác thấp nên chỉ dùng để kiểm tra kích thước phôi

.

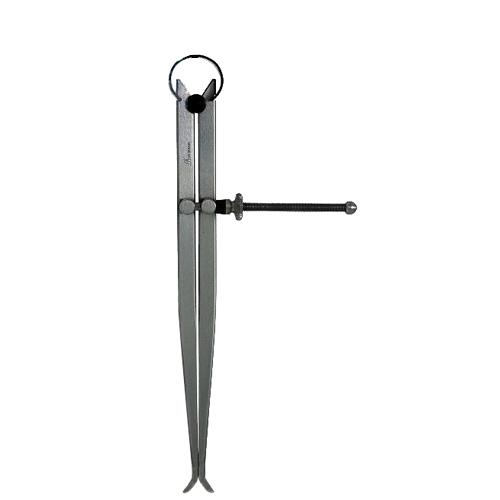

2. Compa đo

Là dụng cụ đo để chuyển kích thước đo thực tế sang một dụng cụ đo khác có khắc vạch thường là thước lá, thước cặp, hoặc để so sánh các kích thước trên chi tiết.

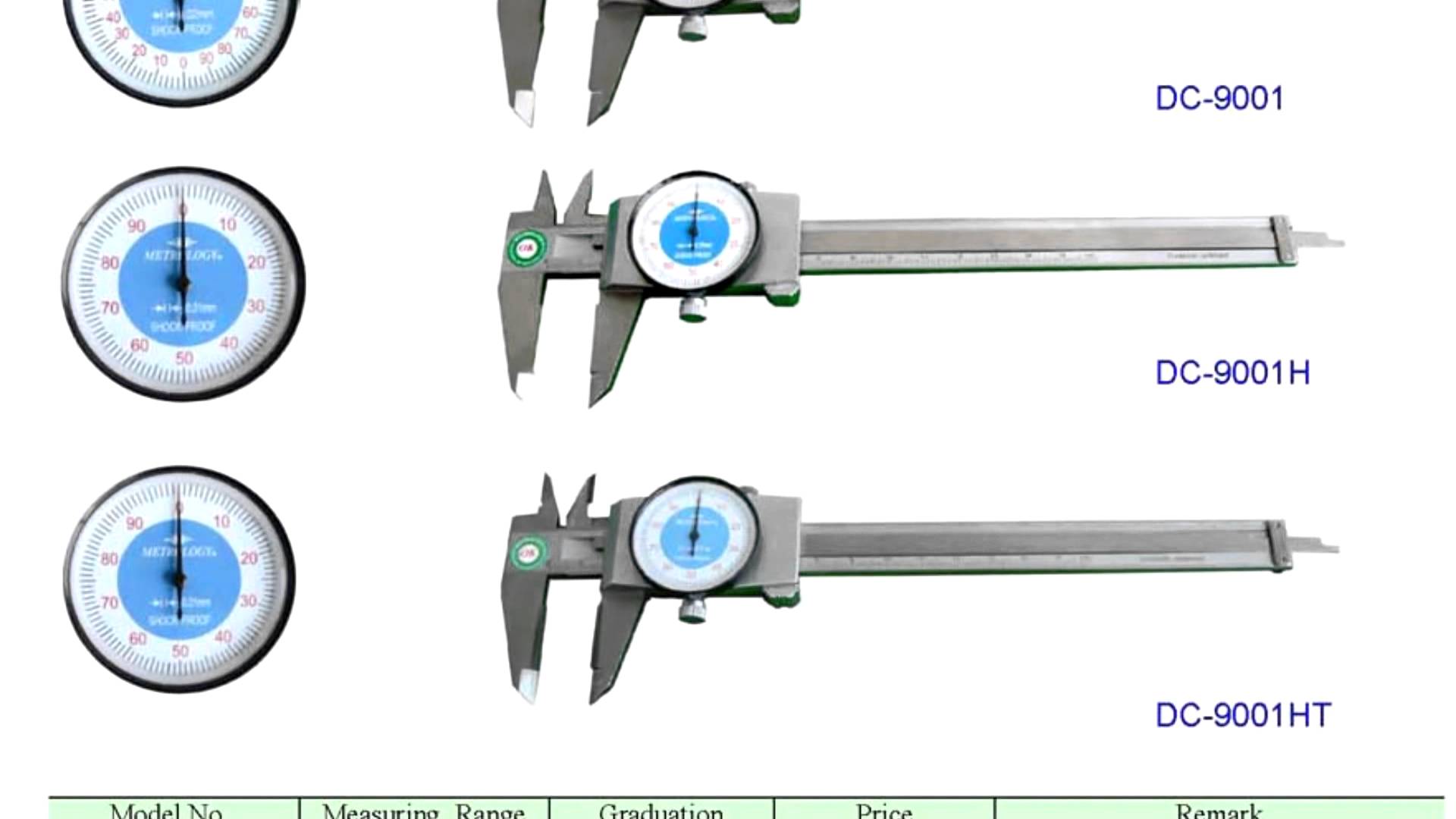

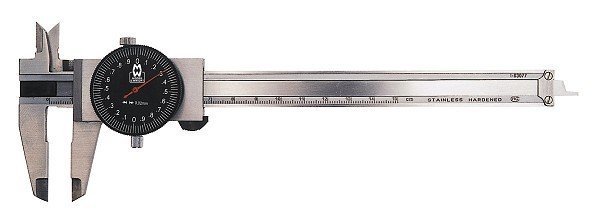

3. Thước cặp và thước đo sâu

Thước cặp: thường dùng để đo kích thước đường kính và chiều dài của trục hoặc chiều sâu của lỗ

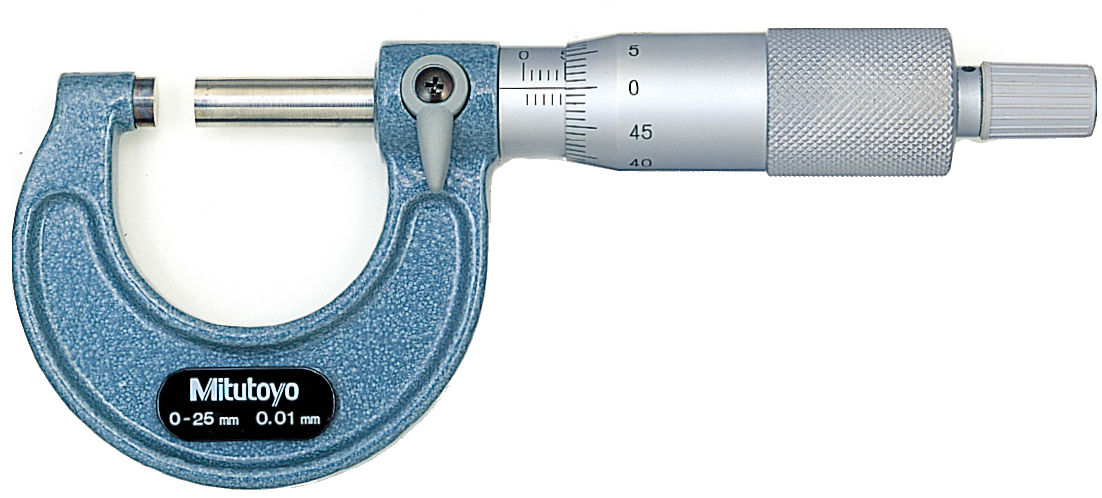

4. Panme và panme đo ren

Panme là loại dụng cụ đo chính xác: thông thường đạt độ chính xác 0,01 mm, loại đặc biệt đạt độ chính xác 0,005mm.

Panme có nhiều loại:

+ Panme đo ngoài

+ Panme đo trong

+ Panme đo ren

Các loại panme chỉ khác nhau ở phần mỏ đo, còn phần chính có cấu tạo giống nhau.

Panme đo ren: đó chính là loại panme đo ngoài có mỏ đo đặc biệt, chuyên dùng để đo ren. Có nhiều mỏ đo, phù hợp với từng loại ren có profin khác nhau.

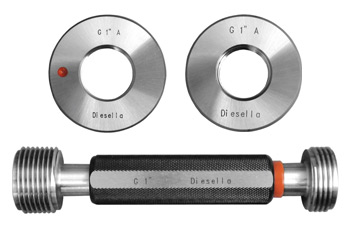

5. Calip

Calip là loại dụng cụ kiểm tra nhanh trong sản xuất hàng loạt, cho phép thu nhận các chi tiết có kích thước nằm trong phạm vi dung sai và loại bỏ các chi tiết có kích thước nằm ngoài phạm vi dung sai.

Calip có nhiều loại: Calip đo trong, calip đo ngoài, calip đo côn. Calip đo lỗ gọi là calip nút, calip đo ngoài gọi là calip hàm.

6. Dưỡng kiểm và trục kiểm

Dưỡng kiểm: thường làm bằng kim loại tấm dùng để kiểm tra kích thước và hình dáng của vật đo

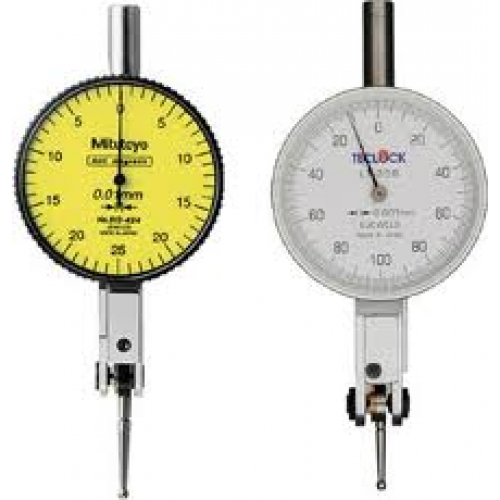

7. Đồng hồ so và đồng hồ đo lỗ

Đồng hồ so : Là loại dụng cụ để đo kiểm tra sai số về hình dáng hình học (méo, ovan, elip…), sai số về vị trí tương quan (độ vuông góc, độ song song, độ đảo…) và về kích thước. Độ chính xác kiểm tra tới 0,01 mm, có loại chính xác tới 0,001 mm.

Đồng hồ đo lỗ là loại dụng cụ dùng để đo, kiểm tra các lỗ. Kết cấu đồng hồ đo lỗ là sự kết hợp của đồng hồ so và một cán dài để đưa sâu vào trong lỗ. Phần cuối của cán là cụm đầu đo tiếp xúc hai điểm với thành lỗ. Đồng hồ đo lỗ thường có giá trị vạch chia 0,01 mm, sai số đo khoảng 0,015 mm ( đối với 6-10) 0,025mm (đối với lỗ 700 – 1000). Có các loại đồng hồ đo lỗ chính xác khác nhau, giá trị vạch chia đạt 0,001 mm và 0,002 mm.

Các dụng cụ đo kiểm như trên là hết sức cần thiết trong kỹ thuật tiện nhằm kiểm tra để đảm bảo chính xác gia công.
